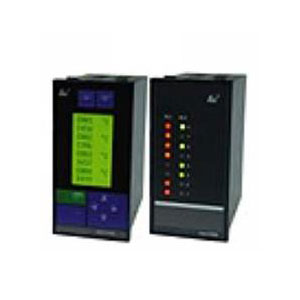

一、产品概述

XMD-100型系列模拟数字巡测报警仪，具有工艺精湛、品质稳定、结构轻巧、美观适用等因素，得到了广泛普及和使用；实现对各测量点的 巡回检测和报警，最大巡测达20通道数，锁定、逐点检查等功能的一款质优价廉的中档表。该系列数字仪表适用于与热电偶、热电阻、远传压力 表、霍尔变送器等传感器以及各种变送器配套，实现上述范围内的各种参数的显示、报警和控制等功能。显示方式： 主窗口四位数码管显示检测点的测量值 副窗口两位数码管显示当前的检测点

二、技术指标

 精度等级： 0.5%FS±1个字
 巡检点数： 最大20通道数
 工作环境： 温度 -10℃～＋40℃，
  相对湿度≤90%
 工作电源： 220V±10% 50Hz或24VDC
 功 耗： 5W
 分辨率： 依据量程而定，可为0.01、0.1、1等三种
 设定偏差： ≤0.5%Fs±1个字
 输入信号： 热电偶信号：K.E.S.B.J.T.N
  热电阻信号：Pt100.Cu100.Cu50.G53.BA1.BA2
  线性信号：0-10mA.4-20mA.0-5V.1-5V.0-400Ω
 输出接点： 容量220VAC，5A无感负载
 馈电输出： 24VDC可供变送器使用

三、产品特点

  1） 用电子开关电路、稳定性好；

  2） 0.8英寸大屏幕显示测量参数；

  3） 巡测点数可任意设定；

  4） 具备统一点上、下限报警功能；

  5） 后端采用接线螺丝，省却了其它巡检仪采用的排插每点需要焊接的繁琐工作；

四、规格型号选型表



X  M  D  X -  1  X X  /  X  X
外形尺寸	B	面板尺寸160x80mm   开孔尺寸152x76mm  深度80mm （横式）
	H	面板尺寸80x160mm   开孔尺寸76x152mm  深度80mm （立式）
报警功能		0	二位（Z型巡测报警仪表此项为0），一个继电器输出
		1	狭三位，一个继电器输出
		2	宽三位，二个继电器输出
输 入 信 号			1	热电偶            （请注明分度号、量程）
			2	热电阻            （请注明分度号、量程）
			3	霍尔变送器        （请注明分度号、量程）
			4	远传压力表        （请注明分度号、量程）
			5	标准信号          （请注明分度号、量程）
巡 检 点 数				08	最大巡检点数为8
				12	最大巡检点数为12
				16	最大巡检点数为16
				20	最大巡检点数为20
工 作 电 压					A	交流220VAC供电
					D	直流24VDC供电
