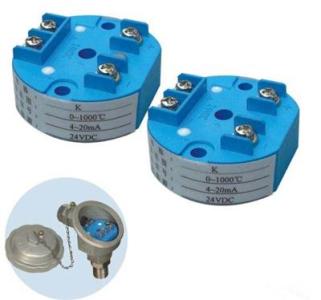

DBW系列温度变送器

名称:DBW系列温度变送器

型号:TJTK-DZ-III

品牌:天津天康

咨询电话:13920037278

本系列产品系采用最新的单片机技术研制开发出的新产品，它可与各种不同分度号的热电偶、热电阻等温度传感器配套，可与其它DDZ-III型、DDZ-II型电动单元组合仪表组成控制系统。现已广泛应用于工业各领域生产过程温度信号的转换。

产品技术参数

名称	说明
示值基本误差	≤0.5%FS±1dig
输出特性	继电器输出	3A/220VAC、3A/24VDC 继电器输出触点接感性负载时，负载两端必须接火花吸收电路；并且带载能力相应减少。
	模拟变送输出（DC）	0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);0~5V(负载电阻≥1KΩ);1~5V(负载电阻≥1KΩ)
	电源输出	24VDC/50mA或24VDC/100mA（两路）配电输出
通讯接口	接口标准	RS485(用户可指定RS232)
	传送方式	半双工
	帧格式	1位起始位，8位数据位，1位停止位
	传送速率	300~9600bps,参数可设定
	联机台数	最多31台,地址参数可设定
	网络结构	3线（或2线）多机通信网络
内部温度补偿	0~50℃(<0℃时按0℃进行补偿)
使用环境	环境温度	0~50℃
使用环境	环境湿度	≤90%RH
供电电源	供电电源	220AC、220VAC(开关电源) 24VDC(开关电源)或用户特殊要求
供电电源	功耗	≤6W
重量	≤400g

本系列产品主要特点及功能：

1、通过简单的软、硬件设定，即可对输入分度号、量程、输出信号类型等参数进行选择设定，所有设定参数均可永久保存，且掉电不丢失数据。

2、可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。

3、各设定参数和调试参数可用密码锁定，锁码后可防止误操作

产品选型表

输入信号类型（表一）：

信号代码	输入分度号	测量范围	单位	备注
1	热电阻Cu50	-50.0~150.0	℃	热电阻电流：0.25mA（100Ω/0℃）最大引线电阻：≤10Ω
2	热电阻Cu100	-50.0~150.0
3	热电阻Pt100	-199.9~500.0
4	热电偶B	0~1800		400℃以下不计测量精度
5	热电偶S	0~1600		200℃以下不计测量精度
6	热电偶E	-100~600		B：400℃以下不测量精度 S：200℃以下不测量精度 R：200℃以下不测量精度输入电阻：≥106Ω 最大引线电阻：≤100Ω
7	热电偶K	0~1300
8	热电偶J	-100~1000
9	热电偶T	-100~400
A	热电偶R	0~1700
B	热电偶N	0~1300
C	WRe3-WRe25	0~2300
D	WRe5-WRe26	0~2300

输出信号类型（表二）：
