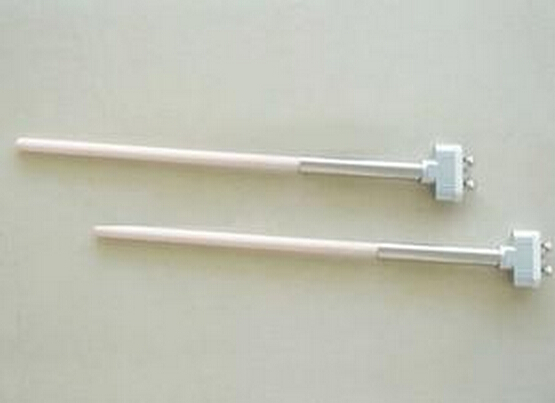

  • 产品名称:R型热电偶
  • 浏览:
  •   咨询热线:13920037278  022-24300522
  •   点击留言
  •
产品介绍:

      热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不 同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时,显示仪表将会指示出热电偶产生的热电势所对应的温度值。 热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关,与热电极的长度、直径无关。 各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要部分组成。主要技术特性测量范围及基本误差限 热电偶类别 代号 分度号 测量范围 基本误差限 镍铬-康铜 WRK E 0-800℃ ±0.75%t 镍铬-镍硅 WRN K 0-1300℃ ±0.75%t R型热电偶铂铑30-铂 WRR B-0-1600℃ ±0.25%t 铂铑30-铂铑6,注:t为感温元件实测温度值(℃)热电偶时间常数 热惰性级别 时间常数(秒) 热惰性级别 时间常数(秒) Ⅰ 90-180 Ⅲ 10-30 Ⅱ 30-90 Ⅳ <10 热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。 热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外) 绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V) 高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。 规定的长时间使用温度(℃) 试验温度(℃) 绝缘电阻值(Ω) ≥600 600 72000 ≥ 800 800 25000 ≥1000 1000 5000 型号命名方法 热电偶的安装与使用 热电偶的安装地点要便于施工和维护。应避免在炉门旁,或距加热体过近及强磁场处,接线盒处温度不超过100℃ 。安装位置应尽可能保持垂直,但在有流速时必须顷斜安装。接线盒出孔应向下方。 带瓷保护管的热电偶必须避免急冷急热,以防爆裂,在安装时应选择不防碍被加热物体移动的地方。瓷护管不可测量液体温度。 热电偶应按规定接线,引线避开热源,在接线时补偿导线的极性不可接反。要经常检查护护管的状况,发现氧化或变形应立即采取措施。要定期进行校验
      R型热电偶订货须知 订货时,用户注:(1)产品名称(2)产品的型号(3)分度号(4)保护管材料和直径(5)长度L及插入深度1(6)数量(7)固定螺纹M(8)特殊技术要求。
