铠装防爆热电偶

产品名称：铠装防爆热电偶
浏览：
咨询热线：13920037278 022-24300522
点击留言

产品介绍：

隔爆热电偶利用间隙隔爆原理，当腔内发生时，能通过结合面间隙熄火和冷却，使后的火焰温度传不到腔外，从而进行测温。热电阻生产的电阻值经过温度变送器的电桥产生不平衡的信号，经放大后转换成4~20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。特点 ·二线制输出4~20mA，抗干扰能力强； ·节省补偿导线及安装温度变送器费用； ·测量范围大 ·冷端温度自己补偿，非线性校正电路

热电偶，防爆热电偶选型须知

　（1）型号

　（2）分度号

　（3）防爆等级

　（4）热电偶（阻）精度等级

　（5）温度变送器（显示器）精度等级

　（6）安装固定形式

　（7）保护管材质

　（8）长度或插入深度 固定法兰式防爆热电偶规格型号

产品型号	分度号	温度范围 ℃	热响应时间	保护管材料	规格（mm）
					d	L x l
WRM-440 WRM2-440	N	0-800	<90S	1Cr18Ni9Ti	直径16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
		0-1000		0Cr25Ni20
WRM-440G WRM2-440G		0-800	<24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-440 WRN2-440	K	0-800	<90S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-440G WRN2-440G		0-800	<24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-440 WRE2-440	E	0-700	<90S	1Cr18Ni9Ti
WRE-440G WRE2-440G			<24S
WRC-440 WRC2-440	T	0-350	<90S	1Cr18Ni9Ti
WRC-440G WRC2-440G			<24S
WRF-440 WRF2-440	J	0-600	<90S	1Cr18Ni9Ti
WRF-440G WRF2-440G			<24S

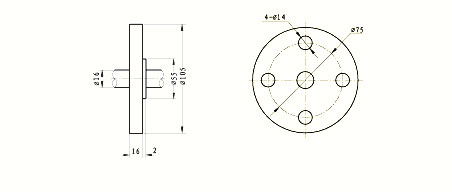

固定法兰式防爆热电偶法兰尺寸

铠装防爆热电偶WRNK-440型号命名规则

型号										说明
W	代号									温度仪表
	R	类别								热电偶
	Z									热电阻
		P	热电偶感温元件材料							P铂铑10-铂
		M								镍铬硅—镍硅
		N								镍铬—镍硅
		E								镍铬—铜镍
		C								铜—铜镍
		F								铁—铜镍
		P	热电阻感温元件材料							铂
		C								铜
			B							温度变送器
				1	安装固定形式					无固定装置
				2						固定螺纹
				3						固定法兰
				4						活动法兰
				5						活络管接头式
				6						固定螺纹锥式
				7						直形管接头式
				8						固定螺纹管接头式
				9						活动螺纹管接头式
					3	接线盒形式				防喷式
					4					防爆式
						0	保护管直径			￠16
						1				￠20
						2				￠16 高铝质管
						3				￠20 高铝质管
4							M	显示模式		模拟显示
							S			数字显示
								无	附加安装形式	正常安装
								Z		分离安装

WRNB-220型号示例

■

固定螺纹式一体化防爆热电偶/热电阻

WRMB-240 WRMB-240G	N	0-800	＜90S ＜24S	dIIBT4 dIICT5 dIICT6 iaIICT6	￠16	300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000
WRNB-240 WRNB-240G	K	0-800	＜90S ＜24S
WREB-240 WREB-240G	E	0-600	＜90S ＜24S
WRCB-240 WRCB-240G	T	0-350	＜90S ＜24S
WRFB-240 WRFB-240G	J	0-500	＜90S ＜24S
WZPB-241 WZPB-241G	Pt100	-200-500	＜120S ＜24S		￠12
WZCB-241 WZCB-241G	Cu50 Cu100	-50-100	＜120S ＜24S		￠12

固定法兰式一体化防爆热电偶/热电阻 0550--7307598

型号	分度号	测温范围℃	热响应时间	隔爆等级	规格
型号	分度号	测温范围℃	热响应时间	隔爆等级	d	L×I
WRMB-440 WRMB-440G	N	0-800	＜90S ＜24S	dIIBT4 dIICT5 dIICT6 iaIICT6	￠16	300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000
WRNB-440 WRNB-440G	K	0-800	＜90S ＜24S
WREB-440 WREB-440G	E	0-600	＜90S ＜24S
WRCB-440 WRCB-440G	T	0-350	＜90S ＜24S
WRFB-440 WRFB-440G	J	0-500	＜90S ＜24S
WZPB-441 WZPB-441G	Pt100	-200-500	＜120S ＜24S		￠12
WZCB-441 WZCB-441G	Cu50 Cu100	-50-100	＜120S ＜24S		￠12

活络管接头式一体化防爆热电偶/热电阻

型号	分度号	测温范围℃	连接尺寸	保护管材料	规格
					d	L
WRMB-54 WRMB-54A	N	0-800	M20×1.5	1Cr18Ni9Ti	￠3 ￠4 ￠5 ￠6 ￠8	250 275 295 350 400 450 550 650 750 900 1150
			NPT1/2
WRNB-54 WRNB-54A	K	0-800	M20×1.5
			NPT1/2
WREB-54 WREB-54A	E	0-600	M20×1.5
			NPT1/2
WRCB-54 WRCB-54A	T	0-350	M20×1.5
			NPT1/2
WRFB-54 WRFB-54A	J	0-500	M20×1.5
			NPT1/2
WZPB-54 WZPB-54A	Pt100	-200-500	M20×1.5		￠5 ￠6 ￠8
			NPT1/2
WZCB-54 WZCB-54A	Cu50 Cu100	-50-100	M20×1.5
			NPT1/2

直形管接头式一体化防爆热电偶/热电阻

型号	分度号	测温范围℃	连接尺寸	隔爆等级	规格
					d	L
WRMB-74 WRMB-74A	N	0-800	M20×1.5	dIIBT4 dIICT5 dIICT6 iaIICT6	￠3 ￠4 ￠5 ￠6 ￠8	250 275 295 350 400 450 550 650 750 900 1150
			NPT1/2
WRNB-74 WRNB-74A	K	0-800	M20×1.5
			NPT1/2
WREB-74 WREB-74A	E	0-600	M20×1.5
			NPT1/2
WRCB-74 WRCB-74A	T	0-350	M20×1.5
			NPT1/2
WRFB-74 WRFB-74A	J	0-500	M20×1.5
			NPT1/2
WZPB-74 WZPB-74A	Pt100	-200-500	M20×1.5		￠5 ￠6 ￠8
			NPT1/2
WZCB-74 WZCB-74A	Cu50 Cu100	-50-100	M20×1.5
			NPT1/2

注：以上型号为不带显示表头
带表头显示分为数字表头显示（S）和模拟表头显示（M）两种，型号表示方法如：WRMB-74S; WRMB-74M;WRNB-240S;WRNB-240M
1、热电偶Ⅰ级，热电阻A级按协议订货
2、保护管材质为1Cr18Ni9Ti，其余材质根据协议订货
