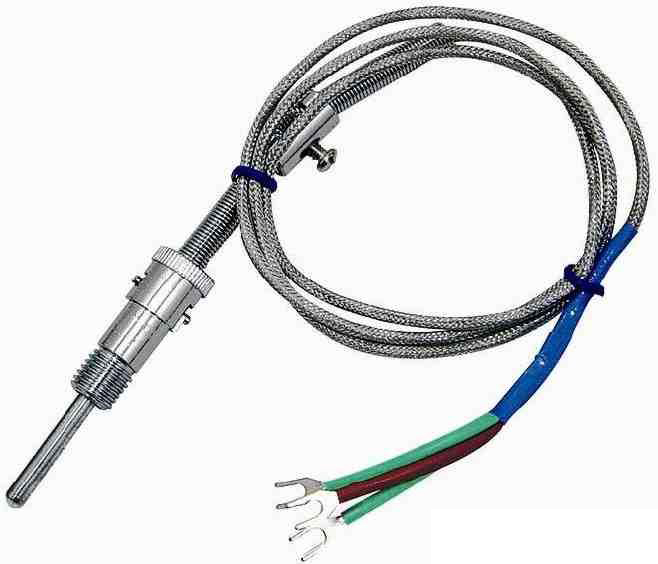

- 产品名称：WRNK2-332双支铠装热电偶
- 浏览：
咨询热线：13920037278 022-24300522
点击留言
WRNK2-332双支铠装热电偶结构形式
安装固定形式
固定装置是供用户安装用。除了无固定装置外，铠装热电偶固定装置有：固定卡套式、可动卡套式、固定法兰式、可动法兰式四种结构形式。固定卡套式供用户一次性固定；可动卡套式拥护可多次固定。
为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需求，本厂决定增加三种不同焊接方式，不同形式密封的固定法兰安装盘，具体请参照装配式热电偶附表中d=1～8和表三中的型号。
铠装热电偶自由端（接线盒）形式
接线盒供连接热电偶的自由端和显示仪表之用，目前有简易式、防溅式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构形式。
产品型号
|
名称 |
型号 |
分度号 |
工作端形式 |
|
单支镍铬-铜镍 |
WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391 |
E （EA-2）﹡ |
绝缘式 |
|
WREK-302 WREK-322 WREK-332 WREK-382 WREK-388 |
接壳式 |
||
|
双支镍铬-铜镍 |
WREK2-321 WREK2-331 |
绝缘式 |
|
|
WREK2-322 WREK2-332 |
接壳式 |
||
|
单支镍铬-镍硅 |
WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387 |
K （EU-2）﹡ |
绝缘式 |
|
WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388 |
接壳式 |
||
|
双支镍铬-镍硅 |
WRNK2-321 WRNK2-331 |
绝缘式 |
|
|
WRNK2-322 WRNK2-332 |
接壳式 |
||
|
单支铜-铜镍 |
WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387 |
T （CK）﹡ |
绝缘式 |
|
WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388 |
接壳式 |
||
|
双支铜-铜镍 |
WRCK2-321 WRCK2-331 |
绝缘式 |
|
|
WRCK2-322 WRCK2-332 |
接壳式 |
注：（1）套管外径d（mm）：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
产品选型：
|
W温度仪表 |
|
||||||
|
|
R热电偶 |
|
|
|
|
|
|
|
|
感温元件材料 |
||||||
|
N镍铬—铜镍 |
|||||||
|
E镍铬—镍硅 |
|||||||
|
F铁－铜镍 |
|||||||
|
P铂铑10—铂 |
|||||||
|
B铂铑30—铂铑6 |
|||||||
|
|
K铠装式 |
||||||
|
|
安装固定形式 |
||||||
|
1无装置固定 |
|||||||
|
2固定螺纹 |
|||||||
|
3活动法兰 |
|||||||
|
4固定法兰 |
|||||||
|
5活络管接头 |
|||||||
|
|
接线盒形式 |
||||||
|
0－简易式 |
|||||||
|
2－防喷式 |
|||||||
|
3－防水式 |
|
||||||
|
8－手柄式 |
|||||||
|
9－带补偿导线 |
|||||||
|
|
|||||||
|
|
工作端形式 |
||||||
|
1绝缘式 |
|||||||
|
2接壳式 |
|||||||
|
8接壳式（手柄式） |
|||||||
|
9绝缘式（手柄式） |
|||||||
|
|
多对式 |
||||||
|
3－3对 |
|||||||
|
4－4对 |
|||||||
|
5－5对 |
|||||||
|
6－6对 |
|||||||
