产品介绍:

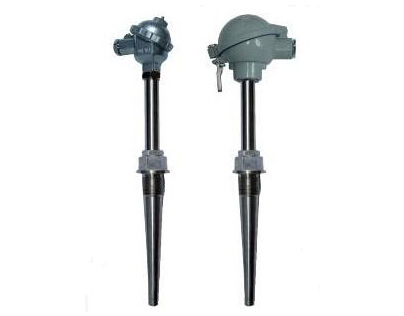

 WZPK-233PT100铠装热电阻WZPK-230PT100铠装热电阻WZPK-235PT100铠装热电阻

1、应 用

通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体,蒸汽和气体介质以及固体表面温度。

2、特 点

  ·热响应时间少,减小动态误差;
·直径小,长度不受限制;
·测量精度高;
·铠装电阻元件,性能可靠稳定;

3、工作原理

  铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。

4、主要技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997

5、偶丝直径材料



偶丝形式

单支式

双支式

套管直径

Φ3 Φ4 Φ5 Φ6 Φ8

Φ4 Φ5 Φ6 Φ8

套管材质

1Cr18Ni9Ti

1Cr18Ni9Ti



6、常温绝缘电阻

热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

7、测温范围及温差



型 号

分 度 号

测温范围°C

精度等级

允 差

WZPK

Pt100

-200??-+500

A级

±(0.15+0.002 ltl)

WZPK

Pt100

-200??-+500

B级

±(0.30+0.005ltl)



8、热响应时间



套管直径

热响应时间

Ф3

≤3

Ф4

≤5

Ф5

≤8

Ф6

≤12

Ф8

≤15





13、铠装热电阻规格型号

1)防水式铠装热电阻规格型号

公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管



产 品 型 号

分 度 号 温度范围 ℃ 精度等级 安装固定装置
WZPK-133 Pt100 -200-+500 A级或B级 无固定装置
WZPK-134
WZPK-135
WZPK-136
WZPK-138
WZPK2-134
WZPK2-135
WZPK2-136
WZPK2-138
WZPK-233 固定卡套螺纹
WZPK-234
WZPK-235
WZPK-236
WZPK-238
WZPK2-234
WZPK2-235
WZPK2-236
WZPK2-238
WZPK-333 可动卡套螺纹
WZPK-334
WZPK-335
WZPK-336
WZPK-338
WZPK2-334
WZPK2-335
WZPK2-336
WZPK2-338
WZPK-433 固定卡套法兰
WZPK-434
WZPK-435
WZPK-436
WZPK-438
WZPK2-434
WZPK2-435
WZPK2-436
WZPK2-438
WZPK-533 可动卡套法兰
WZPK-534
WZPK-535
WZPK-536
WZPK-538
WZPK2-534
WZPK2-535
WZPK2-536
WZPK2-538
