- 产品名称：端面热电阻 B级
- 浏览：
咨询热线：13920037278 022-24300522
点击留言-
产品介绍：

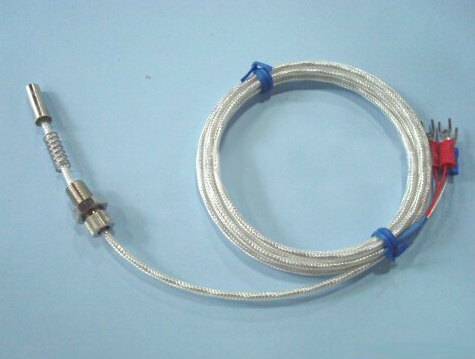

端面热电阻 B级WZPM-201A螺纹M=M8×0.75
|
端面热电阻温度传感器采用借助弹簧弹力，使测温端和被测物体紧密接触，这种测量方式具有测温速度快，测量准确度高等特点，适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。
技术参数
铂热电阻：Pt100、Pt500、Pt1000 精度等级： A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃
铜热电阻：Cu50 -50～150℃ 精度等级： ±（0.30+0.006|t|）℃ 注：|t|为实测温度的绝对值。
公称压力：常压
|
|
产品外形及结构图如下所示：
|
产品型号
|
产品外形图
|
产品外形结构图
|
|
WZCM-201A
WZPM-201A
|
|
|
|
型号
|
分度号
|
测量范围
|
热响应时间
|
规格
|
导线长度L（mm）
|
|
WZCM-201A
|
Cu50
|
-50～150℃
|
＜15S
|
直径D=7mm 螺纹M=M8×0.75
|
L=1000 L=3000
L=5000
|
|
WZPM-201A
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
直径D=7mm 螺纹M=M10×1
|
|
型号及说明
|
产品型号
|
产品外形图
|
产品外形结构图
|
|
WZPM-201B
|
|
|
|
分度号
|
测量范围
|
热响应时间
|
导线长度L（mm）
|
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
L=1000、3000、5000
|
|
产品型号
|
产品外形图
|
产品外形结构图
|
|
WZPM-201C
|
|
|
|
分度号
|
测量范围
|
热响应时间
|
导线长度L（mm）
|
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
L=1000、3000、5000
|
|
|
接线端子说明：
|
端面热电阻产品选型
|
|
WZPM-201
|
|
铂热电阻
|
|
WZCM-201
|
|
铜热电阻
|
|
|
口
|
A=类型A B=类型B C=类型C
|
热电阻类型
|
|
|
P口
|
0=Pt100 1=Pt1000 5=Pt500
|
传感器规格
|
|
T口
|
0=0～80 1=-50～100 2=-50～150 3=-50～200 9=指定
|
温度范围（℃）
|
|
|
口
|
A=A级 B=B级
|
传感器精度
|
|
|
C口
|
1=SUS321 4=SUS304 9=指定
|
保护管材质
|
|
|
L口
|
1=1000 3=3000 5=5000 9=指定
|
引线长度（mm）
|
|
X口
|
2=两线制 3=三线制 4=四线制
|
引出线
|
| |
口
|
1=聚氯乙烯PVC（-20～ 80℃）分无屏蔽和有屏蔽
2=硅胶橡（-60～150℃）无屏蔽层
3=四氟绕包（-50～250℃）带屏蔽
|
引线材质
|
|
口
|
0=无屏蔽层（默认）1=有屏蔽层
|
是否屏蔽层
|
|
口
|
0=无 1=镀锡 2=U端子 3=针式端子 9=指定
|
导线末端要求
|
|
Q口
|
0=无 9=指定
|
特殊要求
|
|
说明：对于用户指定的参数，直接以数字或文字标注出来即可。
选型举例：如选取类型为A的端面热电阻， Pt100 温度0～80℃，A级，材质SUS321导线长度6000mm，三线制聚氯乙烯引线，其它要求无。产品型号：WZPM-201A P0T0A C1L9 X31 （L=6000）
|
|
它是采用将铂电阻元件烧结在聚四氟电缆外套管内的一种烧结工艺，元件在电缆内与外界可靠隔离、外用金属构件将电缆端元件部分锁在构件中，形成同一功能、同一尺寸的互换产品、其密封特性比任何密封粘结剂密封的产品都可靠，加之我公司元件的抗振性优秀，所以产生了最优秀的端面测温铂电阻。
固定螺纹为M8×0.75×14，电阻体为∮6×18。
使用温度－60℃～200℃ 。
精度:B级
绝缘电阻：≥500MΩ
用途：蒸气轮机测轴瓦温度及其它重型机械测轴瓦温度 。
