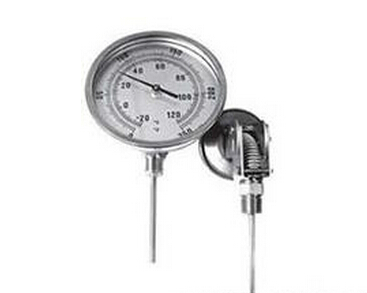

- 产品名称：双金属温度计WSS-413S 哈氏合金外壳 防腐
- 浏览：
咨询热线：13920037278 022-24300522
点击留言
１．带热电偶/热电阻双金属温度计WSS-413S应用
双金属温度计配合各式安装套管，满足不同压力等级要求。可以直接测量各种过程中的-80~+350℃范围内液体、蒸汽和气体介质以及固体表面测温。
２．外型尺寸
|
形式 |
D |
A |
B |
E |
d |
|
径向型 |
105 |
73 |
23 |
- |
Φ8
|
|
155 |
73 |
23 |
- |
||
|
轴向型 |
105 |
110 |
50 |
34 |
|
|
155 |
110 |
50 |
34 |
||
|
万向型 |
105 |
178 |
23 |
120 |
|
|
155 |
178 |
23 |
120 |
||
|
电接点轴向 |
105 |
135 |
40 |
- |
|
|
电接点径向型 |
105 |
150 |
72 |
42 |
|
|
电接点万向型 |
105 |
175 |
40 |
98 |
３．技术指标
○标度盘公称直径：100、150
○精度等级：（1.0），1.5
○热响应时间：≤40S
○防护等级：IP55
○连接尺寸：M20X1.5，NPT1/2
４．规格型号
★：1）可配各式安装套管，热安装套管形式详见
2）保护管其余材质根据协议订货；
3）打“*”表示公称压力根据法兰压力等级而定，详见
5、选型须知
（１）型号
（２）精度等级
（３）测温范围
（４）安装固定形式
（５）热安装套管形式
（６）插入长度
|
型 号 |
测温范围 |
精度等级 |
保护管材料 |
规 格 |
公称压力 |
套管形式 |
|
WSS-403S |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1、5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
75
100
150
200
300 |
≤30MPa |
螺纹連接式 |
|
WSS-503S |
||||||
|
WSS-413S |
||||||
|
WSS-513S |
||||||
|
WSS-483S |
||||||
|
WSSX-413S |
||||||
|
WSSX-483S |
||||||
|
WSS-403L |
150-40MPa |
法兰連接式 |
||||
|
WSS-503L |
||||||
|
WSS-413L |
||||||
|
WSSX-503L |
||||||
|
WSS-483L |
||||||
|
WSS-583L |
||||||
|
WSSX-403L |
||||||
|
WSSX-483L |
