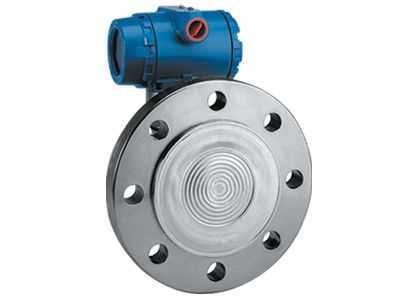

  • 产品名称:3351LT型法兰式液位变送器
  • 浏览:
  •   咨询热线:13920037278  022-24300522
  •   点击留言
  •
产品介绍:



产品说明:

  3351LT型法兰式液位变送器的安装法兰标准按ANSI,法兰有3〃和4〃规格,法兰等级分为
         150LB(2.5MPa)及300LB
        (5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88标准,则DN=80、100、
         PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽
         等。用户不注明,时以3〃150LB安装法兰及接液膜片材料31供货。

图9   法兰式液位变送器外型尺寸图

法兰尺寸
螺栓孔
尺寸
规格
直径
A
B
C
数目n
直径d
分布直径d1
3"
1501b
190
30
66
127
4
19
152
4"
1501b
228
30
89
157
8
19
190
3"
3001b
210
35
66
127
8
22
168
4"
3001b
254
38
89
157
8
22
200
