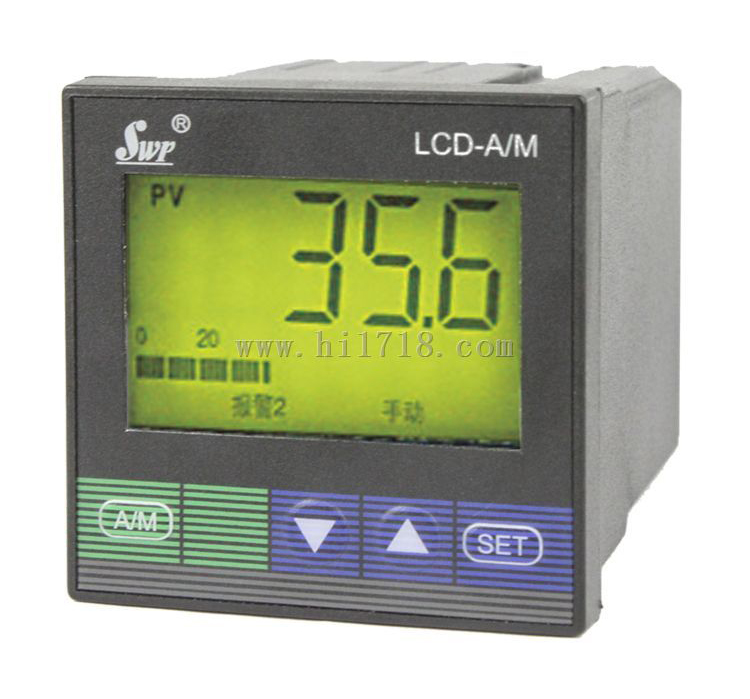

  • 产品名称:SWP-LCD-A/M手动操作器
  • 浏览:
  •   咨询热线:13920037278  022-24300522
  •   点击留言
  •
产品介绍:



产品说明:

一、 仪表类型
SWP-W    -- 交流功率表
SWP-HZ   -- 交流工频周波表
SWP-AC    -- 交流电压/电流表
SWP-COS   -- 交流功率因素表
SWP-E    -- 交流电量集中显示控制仪
SWP-DC    -- 直流电压/电流表
二、 主要特点
1、 可随意改变仪表的输入信号量程。采用最新无跳线技术,只需设定仪表内部参数,即可适应现场要求。
2、 可带有一路模拟量变送输出或继电器报警输出,适用于各种测量控制。
3、 采用全隔离技术。
4、 SWP-E系列仪表能够同时显示4组交流电工参数。
三、 仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)
型号
SWP-W、AC/DC、COS、HZ40系列
接 线 图
仪表外形





仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g


仪表外形



仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g

型号
SWP-W、AC/DC、COS、HZ80系列
接 线 图
仪表外形





仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-E80系列
仪表外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-W、AC/DC、COS、HZ90系列
接 线 图
仪表外形





仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g



四、 SWP-LED系列交流电量集中显示控制仪型谱表

型 号
代 码
说 明
SWP - E
□ □ □□ -□ □-□□- □ □- □ - □ 交流电量集中显示控制仪(只限80系列)
SWP - W
□ □ □□ -□ □-□□- □ □- □ - □ 交流功率表
SWP - AC
□ □ □□ -□ □-□□- □ □- □ - □ 交流电压/电流表
SWP - COS
□ □ □□ -□ □-□□- □ □- □ - □ 交流功率因素表
SWP - HZ
□ □ □□ -□ □-□□- □ □- □ - □ 交流工频周波表
SWP - DC
□ □ □□ -□ □-□□- □ □- □ - □ 直流电压/电流表
外形特征
C
S

横式显示仪表
竖式显示仪表
外形尺寸
4
8
9

96×48mm(横式) 48×96mm(竖式)
160×80mm(横式)80×160mm(竖式)
96×96mm
控制作用
01
03

测量显示
三位式控制
通讯方式
            0:无通讯;2:RS-232;4:RS-422;8:RS-485
输出方式
          参见"变送输出方式"
输入类型
□□
        参见"输入类型"
第一报警方式
      参见"报警输出方式"
第二报警方式
    参见"报警输出方式"
馈电输出
P
  DC24V馈电输出
供电方式
W
T

DC24V供电
AC90~265V供电开关电源
AC220V供电(线性电源,可省略)
注:外形尺寸为4与9的仪表不能同时做上,下限报警与变送输出。
例:如仪表要做上、下限报警就不能有变送输出。如要变送输出那只能有一个上限报警。
★ SWP-W交流功率表标准出厂为双屏显示。
★ 输入类型:(出厂默认值)
代码
输 入 范 围
代码
输 入 范 围
代码
输 入 范 围
代码
输 入 范 围
01
0 ~ 1A
04
0 ~ 4A
07
0 ~ 200V
10
0 ~ 500V
02
0 ~ 2A
05
0 ~ 5A
08
0 ~ 300V
11
0 ~ 600V
03
0 ~ 3A
06
0 ~ 100V
09
0 ~ 400V


★ 注:交流电压输入信号最大为600V。如输入电压大于600V,外面必须接互感器。
★ 变送输出方式:
选型代码
0
2
3
4
5
8
输出方式
无输出
4~20mA
0~10mA
1~5V
0~5V
特殊规格
报警方式
选型代码
N
H
L
输出方式
无报警(可省略)
上限报警
下限报警
仪表用于三相对称负载测量时,接线方法如下: ★仪表用于单相负载测量时,接线方法如下:

★ 型号举例:
①SWP-EC-801-02-05-N
交流电量集中显示控制仪,输入类型为0~5A,无通讯,4~20mA变送输出,无报警输出,无通讯。
②SWP-AC-C903-81-05-H-P
交流电压表,输入类型为0~5A,继电器控制输出,带RS-485通讯,带上限继电器报警输出,带DC24V馈电输出。
