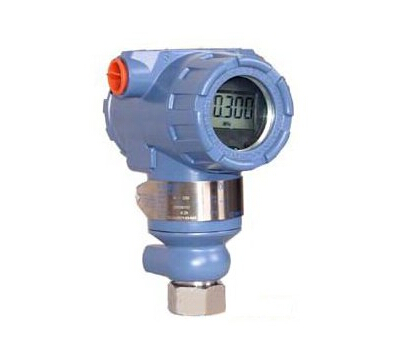

  • 产品名称:罗斯蒙特3051T型压力变送器
  • 浏览:
  •   咨询热线:13920037278  022-24300522
  •   点击留言
  •
产品介绍:

 一、工作原理

  罗斯蒙特的3051T型压力变送器集传感器、电子技术与单隔离膜片设计于一体,实现表压和绝压测量的校验量程从0.3到10000psi。3051T型压力变送器工作原理:工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于3051GP压力变送器,大气压如同施加在传感膜片的低压侧一样)。3051AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

  二、技术参数

  性能优异:精度0.04%

  绝压:校验量程从0.3至10000psi

  表压:校验量程从0.3至10000psi

  不锈钢与哈氏合金C过程隔离膜片

  灌充液:硅油与惰性油

  可选DIN和与压力反应罐相配的过程相连

  复合量程(仅限TG),可测量负压

三、罗斯蒙特的3051T型压力变送器选型

型号

变送器类型

3051TG
3051TA

表压变送器
绝对压力变送器

代码

压力范围

3051TG

3051TA



1
2
3
4
5

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)

0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)



代码

输出

A
M(1)

4-20mA,带有基于HART协议的数字信号
低功耗,1-5Vdc,带有基于HART协议的数字信号(0.8-3.2Vdc输出,用选项代码C2)

代码

过程连接型式

2A
2B
2C
2F

1/4-18NPT阴螺纹
1/2-14NPT阴螺纹
G1/2AA DIN 16288阳螺纹(仅限量程1-4,SST)
锥形和螺纹式,适用于F-250-C型蒸压器Autoclave(包括压盖与筛,仅限量程5SST)

代码

隔离膜片

过程连接液件材料



2(2)
3(3)

316L SST
316L SST

哈氏合金C-276
哈氏合金C-276



代码

灌充液

1
2

硅油
惰性液(Fluorinert FC-43)

代码



外壳材料



导线管入口尺寸



A
B
C
D
J
K
L

铝,聚氨酯涂层
铝,聚氨酯涂层
铝,聚氨酯涂层
铝,聚氨酯涂层
SST
SST
SST

1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5





罗斯蒙特的3051T型压力变送器常用型号:

3051TG1A2B21AB4M5

3051TG2A2B21AB4K5M5

3051TG3A2B21AB4I5M5Q4

3051TG3A2B22AB4K5M5Q4S5

3051TG5A2B21AB4M5

3051TA1A2B21AB4M5

3051TA2A2B21AK5B4M5
