  • 产品名称:带表头显示WZPB-741S直形管接头式一体化防爆热电偶/热电阻
  • 浏览:
  •   咨询热线:13920037278  022-24300522
  •   点击留言
  •
产品介绍:

 WZPB-741S
WZPB-241S一体化温度变送器是由热电偶、热电阻与温度变送器电路模块组成的变送器单元,配接两线制显示表头,它采用二线制方式(即一对导线既是供电电源线,又是信号传输线),带有非线性校正电路,可测量工业过程中-200~1800℃范围内的各种介质的温度,将温度信号转换成与温度信号成线性的4~20mADC电流输出信号,送显示、调节记录仪表、PLC或DCS系统进行集散控制。

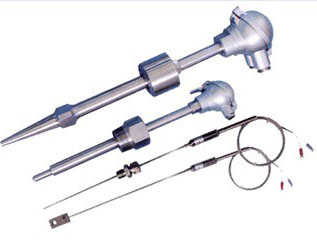

带表头显示WZPB-741S直形管接头式一体化防爆热电偶/热电阻

WZPB-741S一体化温度变送器广泛应用于石油、化工、冶金、电力、船舶、轻工、环保等行业,可与动圈仪表、数显仪表、记录仪表、调节器、PLC、DCS系统配套使用,组成各种温度测量控制系统。
一、产品主要特点:
●量程可调,且量程调整与零点调整互不影响;
●超宽工作环境温度:-40~+125℃;
●输出与被测温度成线性关系;采取独创的非线性函数发生器电路,只要传感器特性函数的二阶导数存在,均可校正到线性度0.1%;
●热电偶冷端补偿精度高,全温度范围内补偿精度±0.5℃; 可带数 字显示屏
●采用环氧树脂灌封,耐腐蚀,抗震性能好,可靠性高。
带表头显示WZPB-741S直形管接头式一体化防爆热电偶/热电阻,由于一体化温度变送器是现场安装式仪表,现场环境条件恶劣,特别是被测介质温度常常达到数百甚至上千摄氏度,因热传导和热辐射,现场温度很高,所以温度变送器常工作在比室温高得多的恶劣环境中,并且要求性能稳定可靠。
WZPB-741S是针对这种情况设计的。为保证稳定可靠,变送器内部有温度漂移自校正系统,与先进的工艺相结合,保证电路能在-40~+125℃的宽范围环境中稳定可靠的工作。对于热电偶温度变送器,内含高精度的冷端补偿器,在全温度范围内补偿精度为±0.5℃(S、R型热电偶为±0.8℃)。
高温环境型一体化温度变送器设计有独特的散热装置,能够保证传感器在测量上千度温度时变送器电路模块始终工作在要求的环境温度中。
二、主要技术指标
1、精度(包括线性、迟滞、重复性):0.5%;(热电偶热电阻:I级
或II级)
2、输出:4~20mADC,与被测温度成线性关系,二线制传输;
3、供电电压:16~36VDC,额定电压24VDC;带数显表头时,电源
电压为20~36VDC;
4、负载能力:供电电压为24V时,负载为0~250Ω;
5、环境温度影响:0.02%FS/℃;
6、热电偶冷端补偿误差:工作温度范围内,小于0.5℃(S分度为0.8℃);
7、相对湿度:5~95%,无冷凝;
8、稳定性:在12个月内输出变化≤0.1%;
9、现场显示式表头精度:数字显示表头为±1.0%;
三、带表头显示WZPB-741S直形管接头式一体化防爆热电偶/热电阻订货须知
1. 订货时应注明:(1)产品名称(2)型号(3)分度号(4)测温范围(5)精度(6)保护管材料、外径、总长、插入深度(7)安装连接方式(8)环境温度(9)数量(10)交货期。
2. 一般地, 带工业装配式热电偶(阻)一体化温度变送器保护管L=插入深度+150mm;带散热装置的热电偶(阻)一体化温度变送器保护管L=插入深度+300mm。
3. 特殊订货需供求双方协商决定。

带温度变送器防爆热电偶/热电阻又称一体化防爆热电偶/热电阻,一体化防爆热电偶/热电阻是指在防爆热电偶或防爆热电阻的隔爆接线盒内装入放大变送模块(即温度变送器),与传感器连接形成一体化,输出标准4-20mA 电流信号或也可以输出0-5V或1-5V的电压信号。通常和显示仪表、记录仪表、电子计算机等配套用,直接测量各种生产过程中的0度-1300度范围内的液体、蒸汽和气体介质以及固体表面温度。
