WZCM-201  0~100℃  M:8*0.75    WZPM-201 M=10*10

1、应用

适合于测量电厂汽轮机及电机轴瓦或其它机体表面温度。

2、主要技术参数

精度等级：A ﹑B级

公称压力：常压

3、型号及规格



型 号	分度号	测温范围℃	热响应时间	规格		L （ mm）
				d（ mm）	M（ mm）
WZCM-201	Cu50 Cu100	0-100	≤100m/s	Φ6	M8x0.75	500 1000 1500 2000 2500
WZPM-201	Pt100	-150-+200	≤6s	Φ8.7	M10x1



热电阻A级按协议订货

为什么端面热电阻的物理化学性能很稳定

是一种贵金属，它的物理化学性能很稳定，尤其是耐氧化能力很强，它易于提纯，有良好的工艺性，可以制成极细的铂丝，与铜，镍等金属相比，有较高的电阻率，复现性高，是一种比较理想的热电阻材料，缺点是电阻温度系数较小，在还原介质中工作易变脆，价格也较贵。铂的纯度通常用电阻比来表示：W(100)=R100/R0。

端面热电阻与热电偶的选择最大的区别就是温度范围的选择，热电阻是测量低温的温度传感器，一般测量温度在-200~800℃，而热电偶是测量中高温的温度传感器，一般测量温度在400~1800℃，在选择时如果测量温度在200℃左右就应该选择热电阻测量，如果测量温度在600℃就应该选择K型热电偶，如果测量温度在1200~1600℃就应该选择S型或者B型热电偶。

端面热电阻和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。但是热电偶的电信号却需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。

端面热电阻的阻值是如何变化的

的阻值可以变化的，因此很多人依靠这一点来进行工业测量，不过还是有很多人不太了解阻值的变化过程，下面就来科普一下。

端面热电阻是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。温度变送器、温控表、PLC模板等测温设备通过给端面热电阻施加一已知激励电流测量其两端电压的方法得到电阻值，再将电阻值转换成温度值，从而实现温度测量。测温设备一般都有四个输入接线端子。其中I+、I-向端面热电阻提供恒定电流，V+、V-用来检测端面热电阻的电压变化，并依此来检测温度变化。



端面热电阻使用注意事项

(1)测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：

①热电阻和显示仪表的分度号必须一致

②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。

(2)端面热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，最小可达φmm。与普通型热电阻相比，端面热电阻有下列优点：

①体积小，内部无空气隙，热惯性上，测量滞后小；

②机械性能好、耐振，抗冲击；

③能弯曲，便于安装

④使用寿命长。

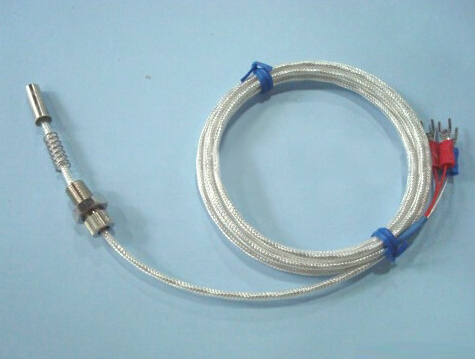

(3)端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

(4)隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
