产品介绍:

 不锈钢压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成,使不锈钢压力表具有良好的耐腐蚀 性能,不锈钢压力表可广泛应用于石油、化工、矿山、机械、电力及食 品行业。直接测量不结晶体,有腐蚀性的气体、液体的压力。

  • 不锈钢压力表详细介绍:

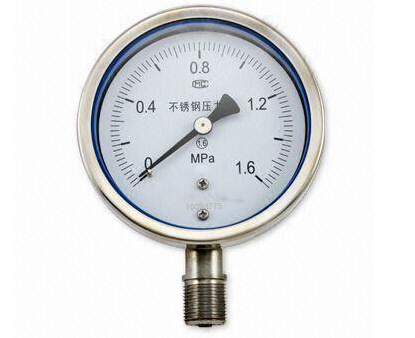

    Y-B 系列不锈钢压力表

    不锈钢压力表结构原理

    不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉 等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵 入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。

    不锈钢压力表主要技术指标

    · 标度范围、精确度等级

    型 号

    标度范围MPa(Hg~Psi)

    精度度等级

    Y-60B-F

    Y-60B-FZ

    Y-63B-F

    Y-63B-FZ

    0~0.6、1、1.6、2.5、4.6、

    10、16、25、40、60

    -0.1~0.5、0.9、1.5、2.4

    2.5

    Y-100B-F

    Y-100B-FZ

    Y-150B-F

    Y-150B-FZ

    Y-103B-F

    Y-103B-FZ

    Y-153B-F

    Y-153B-FZ

    0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、 16、25、40、60、

    -0.1~0、0.06、0.15、0.3、

    0.5、0.9、1.5、2.4

    (-30″~0.15、30、60、100、150;

    0~15、30、60、100、200、300、400、600、800、1000、 1500、2000、

    3000、4000、6000、10000)

    1.5

    (1)

    注:括号内的标度范围和精度等级仅供特殊订货。

    不锈钢压力表型号表示

    使用环境温度:-25~70℃(外壳内充液)

    -40~70℃(外壳内不充液)

    温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)

    抗工作环境振动:V·H·4级(外壳内充液)

    V·H·3级(外壳内不充液)

    外壳防护等级:IP64

    重量:0.2kg (Y-60B-F)

    0.6kg (Y-100B-F)

    1.0kg (Y-150B-F)

    导压系统及外壳等材质

    零件名称

    材 料 牌 号

    Y-60B

    Y-100B、Y-150B

    接 头

    0Cr18Ni9(304)

    0Cr17Ni12Mo2(316)

    弹簧管

    0Cr18Ni9 Ti(321)

    0Cr17Ni12Mo2(316)

    外 壳

    0Cr18Ni9

    D

    d0

    d1

    H1

    H2

    L

    L1

    L2

    接头螺纹d

    60

    76

    4.5

    ≤60

    /

    14

    36

    66

    M14×1.5;Z 1/4″(NPT)

    100

    116

    4.8

    ≤100

    ≤35

    20

    50

    98

    M20×1.5;

    Z 1/2″;Z 1/4″(NPT);

    150

    165

    5.8

    ≤125

    ≤60
