YP-100F防腐不锈钢膜片压力表，仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针将被测值在度盘上指示出来。

防腐不锈钢膜片压力表结构原理：
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。
仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针将被测值在度盘上指示出来。

防腐不锈钢膜片压力表
精度等级：2.5%
YP-100F防腐不锈钢膜片压力表测量范围：
负压/真空：-2.5kPa、 -4kPa~0 至-100kPa
正压 2.5kPa～1MPa及任何正负联程。
仪表外径：100mm、160mm
工作压力：静负荷用至测量上限值的3/4，交变负
荷用至测量上限的2/3，短时压力用至上限值。
正常工作环境温度：-40℃～60℃
膜片材料： SUS316L、喷涂PTFE
壳体材料：304
YP-100F防腐不锈钢膜片压力表接液接体材料：316，316L，四氟喷涂
机芯材料：304
密封材料：氟橡胶
防护等级：BF型IP55；BFN型IP65
表内充液：YBF型干式，
YBFN型充填甘油（硅油或其它）
连接方式：
1.螺纹连接M20×1.5 (G1/2，NPT1/2或其它)；
2.法兰连接根据客户要求制造
法兰材质：304、316、316L四氟喷涂、四氟衬套

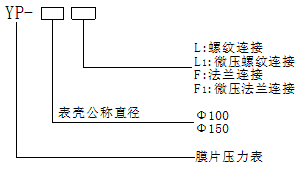

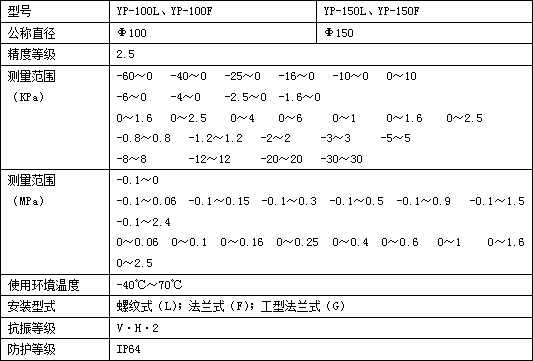

膜片压力表技术参数

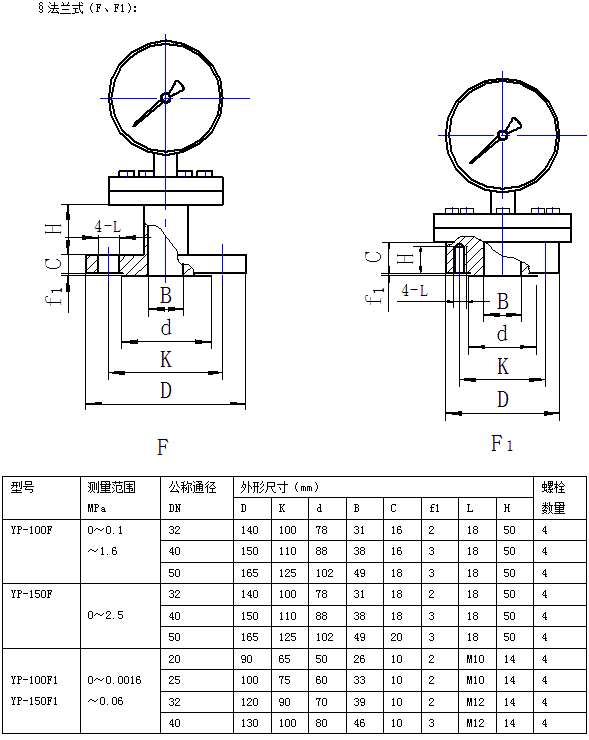

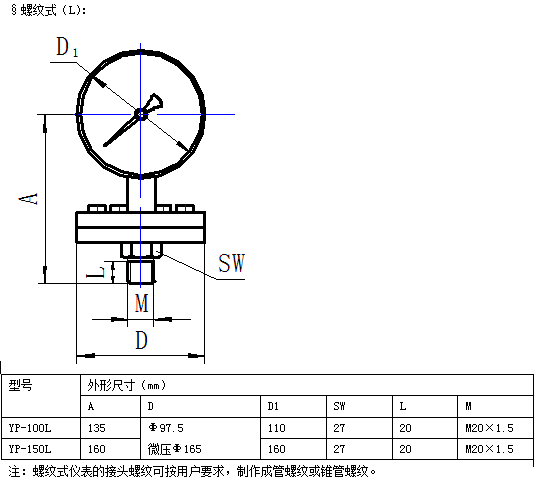

外形尺寸
