产品介绍:

 YP-100F膜片压力表

YP-100-F YP-150-F防腐膜片压力表介绍,YP-100F膜片压力表材质316,YP-100F膜片压力表量程

YP-100-F YP-150-F防腐膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的压力。
    耐震膜片压力表具有具有抗介质脉动、冲击载荷和耐环境振动的特性。
    防腐耐震膜片压力表则兼防腐膜片压力表及耐震膜片压力表二者的特性。

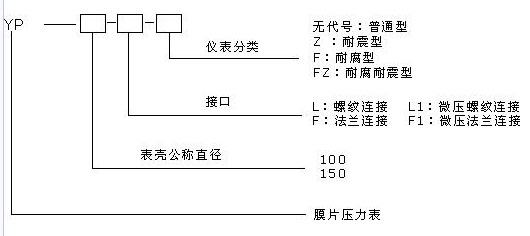

YP-100F膜片压力表型号命名:

防腐膜片压力表YP-100-F YP-150-F系列主要零件材料:

仪 表 名 称 膜片压力表
耐震膜片压力表
耐腐膜片压力表
耐腐耐震膜片压力表



膜片 3J1, 316L 316L,衬聚四氟乙烯
外壳 1Cr18Ni9 1Cr18Ni9
法兰 304不锈钢 1Cr18Ni9,316L,衬聚四氟乙烯
接头 304不锈钢 1Cr18Ni9,316L,衬聚四氟乙烯



防腐膜片压力表YP-100-F YP-150-F系列技术参数:

型号 名称 外形尺寸 测量范围 精确度%
YP-100L
YP-150L
膜片压力表 图一
(表一)

0-0.06;0-0.1;0-0.16;0-0.25;0-0.4;
0-0.6;0-1.0;0-1.6;0-2.5;
-0.1-0;-0.1-0.06;-0.1-0.15
-0.1-0.3;
-0.1-0.5;-0.1-0.9;-0.1-1.5;
-0.1-2.4MPa

± 2.5
YP-100F
YP-150F
法兰膜片压力表 图二
(表二)
YP-100L-F
YP-150L-F
耐腐膜片压力表 图一
(表一)
YP-100F-F
YP-150F-F
法兰连接耐腐膜片压力表 图二
(表二)
YP-100L-Z
YP-150L-Z
耐震膜片压力表 图一
(表一)
YP-100L-FZ
YP-150L-FZ
耐腐耐震膜片压力表 图一
(表一)
YP-100L1-F
YP-150L1-F
耐腐膜片微压表 图一
(表一)

0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;
-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;
-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa

YP-100F1-F
YP-150F1-F
法兰连接耐腐膜片微压表 图三
(表三)

 防腐膜片压力表执行标准:Q/320211 DGH07-2001
防腐膜片压力表外壳防护等级:IP64
耐震膜片压力表及防腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
使用工作温度:膜片压力表、耐腐膜片压力表-40℃~70℃,
耐震膜片压力表、防腐耐震膜片压力表:灌充液为甘油时-5℃~55℃,灌充液为硅油时-25~55℃。


防腐膜片压力表YP-100-F YP-150-F系列外形尺寸:

表一:



型号

外形尺寸 mm

D1

D2

L1

L2

SW

M

YP-100L

110

97.5
(YP-100L1-F, YP-150L1-F
微压:165)
135

20

27

20X1.5
(G1/2A,R1/2)
YP-100L-F
YP-100L-Z 165
YP-100L-FZ
YP-150L

160

160
YP-150L-F
YP-150L-Z 190
YP-150L-FZ



图一



表二:

型号

测量上限MPa 管子通径DN

法兰连接

螺孔
L

D

K

d

B

H

c

f1

YP-100F
YP-150F
YP-100F-F
YP-15OF-F
0~0.1

0~1.6

32

140 100 78 31 50 16 2 18

40

150 110 88 38 50 16 3 18

50

165 125 102 49 50 18 3 18

0~2.5

32 140 100 78 31 50 18 2 18
40 150 110 88 38 50 18 3 18
50 165 125 102 49 50 20 3 18
可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造.

图 一

图 二





表三:



型号 测量范围KPa 管子通径DN 法兰连接 螺孔
D K d B H c f1 M H
YP-100F1-F
YP-150F1-F
0-1.6~0-60 20 90 65 50 26 28 10 2 10 14
25 100 75 60 33 28 10 2 10 14
32 120 90 70 39 28 10 2 12 14
40 130 100 80 46 28 10 3 12 14
可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造
型号 名称   型号 名称
YP-100L 100螺纹接口膜片压力表 YP-100F-Z 100工型法兰耐震膜片压力表
YP-150L 150螺纹接口膜片压力表 YP-150F-Z 150工型法兰耐震膜片压力表
YP-100L-F 100螺纹接口耐腐膜片压力表 YP-100F-FZ 100工型法兰耐腐耐震膜片压力表
YP-150L-F 150螺纹接口耐腐膜片压力表 YP-150F-FZ 150工型法兰耐腐耐震膜片压力表
YP-100F 100工型法兰膜片压力表 YP-100L1-F 100螺纹接口耐腐膜片微压表
YP-150F 150工型法兰膜片压力表 YP-150L1-F 150螺纹接口耐腐膜片微压表
YP-100F-F 100工型法兰耐腐膜片压力表 YP-100L1-FZ 100螺纹接口耐腐耐震膜片微压表
YP-150F-F 150工型法兰耐腐膜片压力表 YP-150L1-FZ 150螺纹接口耐腐耐震膜片微压表
YP-100L-Z 100螺纹接口耐震膜片压力表 YP-100F1-F 100法兰连接耐腐膜片微压表
YP-150L-Z 150螺纹接口耐震膜片压力表 YP-150F1-F 150法兰连接耐腐膜片微压表
YP-100L-FZ 100螺纹接口耐腐耐震膜片压力表 YP-100F1-FZ 100法兰连接耐腐耐震膜片微压表
YP-150L-FZ 150螺纹接口耐腐耐震膜片压力表 YP-150F1-FZ 150法兰连接耐腐耐震膜片微压表
