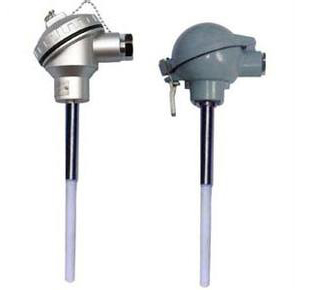

品    名：铂铑热电偶

型    号：WRP-100

长    度：225mm（长度可以订做）

管    径：8mm

温    度：0-1600°

分 度 号：S

一.概述:工业热电偶也称装配式热电偶与显示仪表配套,可在0-1800℃范围内对液体、蒸汽、和气体介质、炉堂、炉窑 、以及固体表面进行温度测量。广泛应用于石油、化工、电力、水泥、冶金、机械、科研等行业。



二。工作原理：热电偶的电极由两根不同的导体材质组成。当测量端与参比端存在温度差时，就会产生热电势，工作仪表便显示出热电势所时应的温度值。



三。特点：装配简易方便；测量范围大；使用寿命长；



四。执行标准：GB/T16839.1-1997;GB/T16839.2-1997;JB/T9238-1999;



五。主要技术参数：

       热电偶品种及允差



热电偶品种	型号	分度号	测温范围℃	允差Ⅰ级	测温范围℃	允差Ⅱ级
铂铑10-铂	WRP	S	0-1600	±[1+0.003(t-1100)]	0-1600	±0.25％t
铂铑13-铂	WRQ	R	0-1600	±[1+0.003(t-1100)]	0-1600	±0.25％t
铂铑30-铂铑6	WRR	B			600-1700	±0.25％t
镍铬-镍硅	WRN	K	0-1100	±4.0％t	0-1300	±0.75％t
镍铬-康铜	WRE	E	0-800	±4.0％t	0-900	±0.75％t
铁-康铜	WRF	J	0-750	±4.0％t	0-750	±0.75％t
铜-康铜	WRC	T	0-350	±0.4％t	0-350	±0.75％t



六。保护管材质与适用温度范围：



     20号碳钢    ≤　500 ℃      高铝质 ≤　1300℃     耐磨合金≤  1300℃

     1Cr18Ni9Ti≤    1000℃     刚玉质 ≤ 1600℃      耐热合金≤  1300℃

     Cr25Ni20   ≤    1100℃    二硅化钼 ≤1600℃     耐腐合金≤  900℃
