wzp -64s 隔爆热电阻 wzp2-44sa  PT100  温度范围-200~500℃  L=550*400  DN25

工业用隔爆铂电阻是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。

   在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸，因此，在这些场合必须使用隔爆热电阻作温度传感器，本厂生产的隔爆铂电阻产品适用在dIIBT4～dIICT6温度组别区间内具爆炸性气体危险的场所内。

   隔爆热电阻采用引进元件作感温元件，其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准，由国家级仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准，并发给防爆合格证。

主要技术指标

量程规格

型　号	分度号	测温范围℃	精度等级	允许偏差△t　℃
WZP WZP2 WZPK WZPK2	Pt100	-200～500	A级	±（0.15 +0.002︱t︱）
			B级	±（0.3或+0.005︱t︱）

注：“t"为感温元件实测温度绝对值，双文铭电阻只供应B级。

﹡A级为特殊订货

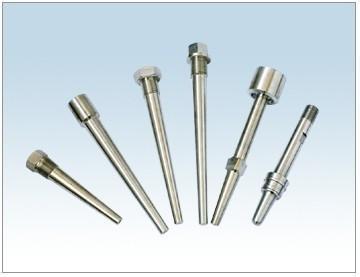

隔爆热电阻 wzp2-44sa公称压力



    一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速度、各类有关。

热电阻绝缘电阻：常温绝缘电阻的试验电压可取10～100V任意值环境温度应在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。

热电阻允许通过电流：通过铂电阻的测量电流量大不超过5mA.



防爆类型和级别

防爆级别：dIIBT4或dIICT4；dIIBT6或dIICT6

外壳防护等级：IP65



原理和结构

    隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国定防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆，

由于产品采用是上述防爆特殊结构，使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。



II类---工厂用电气设备。



防爆等级

隔爆热电阻报读爆等级按其适用于爆炸性气体混合物最大安全间隙分为A、B、C三级。

温度组别：隔爆热电阻的温度组别按其外露部分最高表面温T1-T6六组。



温度组别	允许最高表面温度℃
T1 T2 T3 T4 T5 T6	450 300 200 135 100 85



隔爆铂电阻的可燃气体，蒸气级别温度组别请参照隔爆型，本安型热电偶举例表格。

隔爆热电阻 wzp2-44sa

隔爆热电阻型号表示示意图



类 别	型号	分 度 号	测温范围℃	保护管材料	热响应时间T0.5s	公称压力Mpa	结构特证	规格		防爆等级
								总长L（mm）	插深l（mm）
铂热电阻	WZP-24SA	PT100	-200~500	1Cr18Ni9Ti 不锈钢 或0Cr18Ni 12M02Ti	≤90	10	隔爆接线盒，固定螺纹安装M27*2		150 200 250 300 400 500 750 1000	dIIBT4 dIIBT6 或 dIICT4 dIICT6
	WZP2-24SA
	WZP-44SA					6.4	隔爆接线盒，固定法兰安装
	WZP2-44SA
	WZP-64S/WZP2-64S			1Cr18Ni9Ti		30	锥形保护管M33*2		100 200 300

注：以上型号为不带显示表头
带表头显示分为数字表头显示（S）和模拟表头显示（M）两种， 型号表示方法如：WRMB-74S; WRMB-74M;WRNB-240S;WRNB-240M
1、热电偶Ⅰ级，热电阻A级按协议订货
2、保护管材质为1Cr18Ni9Ti，其余材质根据协议订货
